混凝土攪拌站設備的調試及試運行方法分享！(圖文)

混凝土攪拌站是由一整套的機械設備相互配合協作完成預拌混凝土的計量配料、輸送、攪拌，從而自動化的完成混凝土的生產。小型的攪拌站相對簡單些，大型的攪拌站就相對複雜些，但無論大小站在正式運行生產前都是需要先行調試和試運行的。以下為您分享混凝土攪拌站設備的調試及試運行方法，希望對您有所幫助！

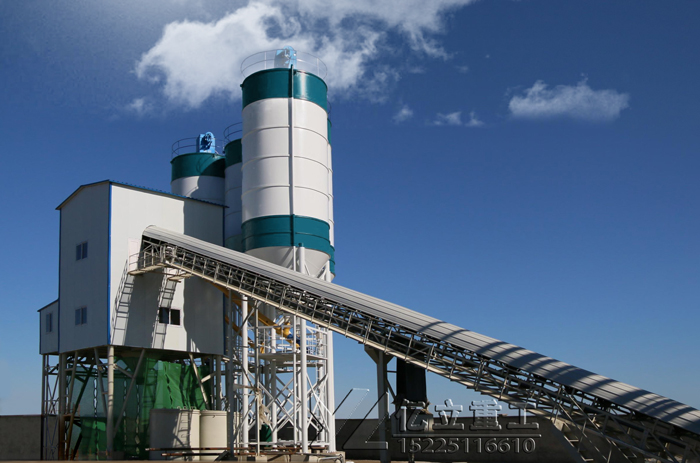

攪拌站設備_hzs90混凝土攪拌站

---

---

1.調試前的準備工作

(1)所有混凝土攪拌站設備應按有關規範要求進行檢查和潤滑，減速機應加注潤滑油。

(2)確認所有電氣接線符合圖紙要求，接線正確，接地良好。確認電源電壓符合要求。

(3)確認係統供氣壓力不低於0.6兆帕，壓縮空氣是否幹燥幹淨，打開儲氣罐排汙閥排放空氣。空氣管道應密封，並在0.7兆帕壓力下進行試壓，檢查所有接頭有無泄漏，並及時消除。空氣管道試壓後，分段吹淨各管道，向油霧發生器內注入10號機油。

(4)確認攪拌機、螺旋輸送機、皮帶輸送機、集料鬥、骨料及粉料溜管、骨料倉、粉料倉、水箱、外加劑箱及各稱量料鬥內部清潔無雜物。特別注意液體物料(水、外加劑)稱量鬥和卸料管不得有焊條等雜物。以免損壞排放壓力泵。

2.空載試驗

(1)關閉操作台電源開關和電源按鈕，檢查電源是否正常。檢查急停按鈕是否有效可靠，發出預警信號，準備空載試機。

(2)逐項測試各設備電機的啟動和停止，檢查電機的旋轉方向是否正確，特別是雙臥軸強製攪拌機。注意兩個電機的轉向，分別啟動。隻有當電機正確轉動時，它們才能組合並啟動。空載運行15分鍾，檢查運行情況和軸承發熱程度。

(3)測試氣動執行機構(包括弧形門、集合翻板門、粉末翻板門、氣動蝶閥、氣動截止閥等)是否正常。)用電磁閥手動按鈕和控製台按鈕逐項正確移動。動作應無卡阻和爬行現象。調整氣動元件組油霧噴射器的滴油量，以保證氣動元件的平穩運動。

(4)檢查和調整各行程開關和接近開關的正確性。

(5)調整各稱量鬥的料位，確保稱量鬥內無雜物，弧形門關閉嚴密，氣缸上的接近開關打開。靜態秤校準：將微機設置到校準狀態，用砝碼逐個校準秤，做好記錄，計算靜態精度。靜態精度0.2%。

(6)混凝土攪拌機空轉試驗：確認攪拌機內無異物後，啟動潤滑油泵向攪拌機軸承內注油，然後啟動攪拌機電機運轉30分鍾。注意：攪拌機的兩個電機應分別啟動，正確轉動後才能同時工作。葉片和攪拌筒壁之間的間隙調整到約3毫米。啟動與攪拌機相連的液壓站的電機，並在油壓上升後持續運行60分鍾。液壓管路不得有泄漏。然後進行攪拌機出料門的開閉試驗，應進行數次，以確認門的開閉過程中沒有堵塞。

(7)檢查各螺旋輸送機無異物後，逐個啟動螺旋輸送機，向右轉，運行15分鍾，無異常。

(8)啟動回轉漏鬥的電機，電機及減速機不得有異常噪音，漏鬥下料口與骨料進料接口對位準確。

(9)啟動上料皮帶送帶機，皮帶不得跑偏。如果有跑偏，可以調整尾部張緊螺栓和自動調心輥。跑15分鍾沒有異常。

(10)空載聯動試驗：微機手動、自動進行拌和樓係統空載聯動試驗，檢查設備啟動順序是否正確，各設備、機構是否動作正常。調整後，所有機器應進行8小時空載聯動試驗。

---

---

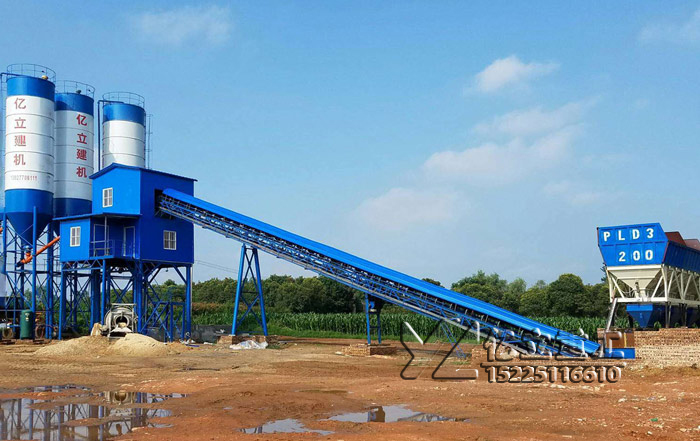

攪拌站_用戶案例現場實拍_廠家直供 價格實惠

---

---

3.重載試驗

空載試機確認合格後，在混凝土體係形成的基礎上，可進行重載試驗和生產試驗。重載測試和生產測試可以結合。

(1)骨料倉裝載：裝載前，應清除每個骨料倉內的所有異物，關閉檢修門，逐個裝滿每個骨料倉，然後打開檢修門，對各種材料進行單次配料稱重試驗。根據拌和樓的技術條件，每台秤應連續進行十次配料稱量，其準確度應符合規範要求：骨料為2%，其餘為1%。

(2)供水：清洗水箱，關閉排水閥。當水從外部水源供應到水箱的上部水位時，球閥起到阻止水流入的作用。

(3)外加劑裝機：關閉放空閥，啟動外加劑泵裝機，達到高液位時溢流回外加劑倉。考慮到添加劑的價格因素，也可以用水代替添加劑進行測試。試驗完成後，應排水。

(4)水泥(粉中灰)投料：

①啟動倉庫頂部的除塵器，檢查離心風機和脈衝閥是否正常工作。

②清理水泥(粉煤灰)料倉，確保料倉和螺旋輸送機內無異物。檢查破拱氣路是否暢通。

③關閉每個倉庫底部的手動蝶閥，準備直接裝車的罐裝水泥車，記錄罐裝水泥車的裝車時間(t/min)。
(5)生產性試驗：根據微機操作手冊，輸入配方和任務清單，進行生產性重載試驗。

①檢查係統壓縮空氣壓力是否正常。

②打開閘門和閥門。

③啟動攪拌機和後台進料皮帶機。

④微機切入生產狀態進行配料。可以行手工操作，再以攪拌機為單位進行自動化生產。

⑤記錄實際配料時間，檢查生產率。

⑥檢查各盤的打印記錄，配料合格率應在90%以上，以攪拌機為單位合格率應達到。

⑦水泥的手動蝶式可以根據配料時間進行調整。在連續配料和稱重試驗中，應調整、記錄和選擇合適的稱重提前量，以確保在更短的時間內達到更高的配料精度。所有配料係統的聯動試驗可以與攪拌機的重載試驗相結合。當所有配料聯動時，每個托盤的配料和卸載周期應為35~40秒。

4.微機功能測試

4.1調試前檢查必要的條件

(1)確認高壓電路已安裝，電壓正常，電纜連接正確；

(2)確認各電機控製正常；

(3)確認所有限位開關調試正常；

(4)所有單機正常空轉；

(5)各種防護準備就緒；

(6)確認所有被控設備周圍無異物和障礙物；

(7)啟動空壓機，確認氣壓正常，確認水箱及各添加劑箱液位正常。

4.2輸入和輸出開關值檢測

(1)進入生產控製後，將鼠標移動到主窗口中的“在線檢測”，按鼠標左鍵進入下拉子菜單，按下拉菜單中的鼠標左鍵進入“輸入測試”子窗口。此時，屏幕上會列出係統各輸入量的通斷狀態。通過觀察每個開關輸入量左側對應的燈的顏色，可以直觀地了解每個開關輸入量對應的限位開關的通斷情況。

(2)進入生產控製後，將鼠標移動到主窗口中的“在線檢測”，按鼠標左鍵進入下拉子菜單，按下拉菜單中的鼠標左鍵進入“輸出測試”子窗口。這時屏幕上顯示了很多按鈕，每個按鈕代表係統的輸出。檢查方法：將鼠標光標移動到要檢查的開關值的按鈕上，按下鼠標左鍵，開關值對應的電磁閥或電機就會啟動。如果沒有動作，可能是連接線或執行機構的某些部位有故障，應該請維修人員進行維修。鬆開鼠標左鍵，相應的電磁閥或電機複位，這樣就可以分別檢測上述開關。

 檢查開關輸出通道前，應打開空氣壓縮機，空氣回路中的氣壓應達到額定壓力並穩定。此功能僅用於調試。投入生產後，料倉內有物料時，應小心使用，防止因操作不慎而卸下物料。輸入和輸出的詳細操作請參考“在線檢測”的描述。4.3係統調零和刻度校準

 進入生產控製後，將鼠標移動到主窗口的“控製參數”處，按鼠標左鍵進入下拉子菜單。在下拉菜單中，將鼠標移動到“係統調零”，按鼠標左鍵進入調零窗口，可以查看AD頻道。每個刻度對應的AD值顯示在窗口上。如果重量依次加到相應的秤上，屏幕上顯示的數值應該依次線性增加；如果重量在秤上依次減少，屏幕上顯示的值應該依次線性減少。相反，意味著AD通道有故障，應該及時排除。

 調試前，所有秤需要歸零。由於所有刻度的零點都不同，所以需要歸零。該係統采用微電腦自動歸零，用戶隻需根據屏幕提示操作鼠標即可。具體方法如下：在係統調零窗口，將鼠標光標移動到需要調零的台秤對應的按鈕上，按下鼠標左鍵，完成台秤的調零工作，依次調零所有台秤。

 係統歸零後，有必要校準秤。在要校準的秤上放一定的重量。如果顯示的重量和添加的重量不在指定範圍內，將光標移動到相應的天平校準網格。用鍵盤輸入所按重量的蕞大重量後，按下相應的校準鍵，顯示值會發生變化，與實際值一致。然後一步一步地在秤上取重量，檢查顯示的值與實際重量值是否一致。在所有砝碼卸載之前，顯示值將變為“0”。此時，秤的校準完成。上述所有檢查完成後，即可開始試運行。

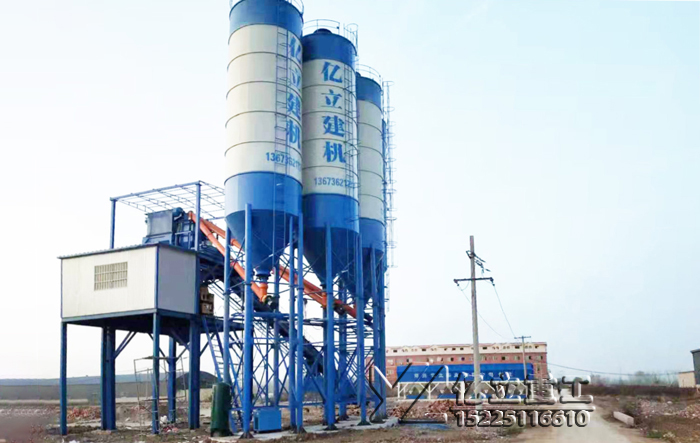

混凝土攪拌站_hzs90攪拌站設備

---

5、試驗組織和試驗報告

　測試由用戶單位組織，設計單位提供技術支持，相關人員密切配合。性能測試合格後，有關各方應在測試報告上簽字。攪拌站允許正式投入使用。

　　(來源：網絡）
